YKJ双轴圆振动筛

一、产品简介：

YKJ振动筛系列，采用茼体式偏心轴、激振器和偏心块调节振幅，通过上、下、前、后振动将物料送到指定地点的机械设备。本系列振动筛的运动轨迹呈圆形，是专门为采石场筛分石料设计的，是矿山、选矿、建材、化工、电力等行业的必备产品。效率高，筛分净，结构简单，艰固耐用。主要结构有机座、前、后腿、筛箱、筛网，激振器(主传动部件)以及减振弹簧装置，三角带，电机，螺栓等组成。本公司产品具有结构先进，激振力强，振动噪音小，易于维修，坚固耐用等特点。

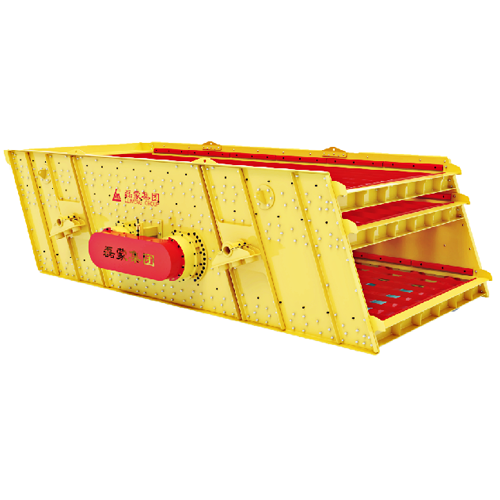

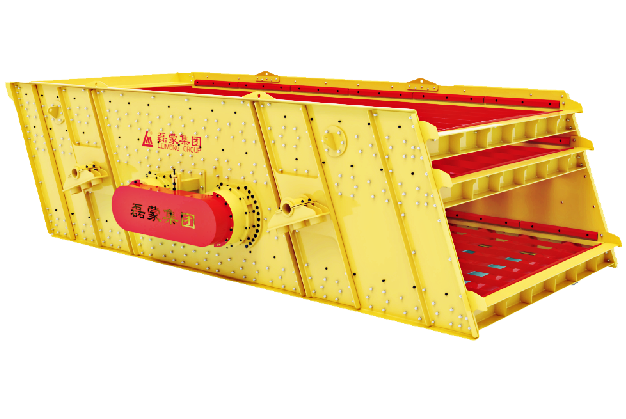

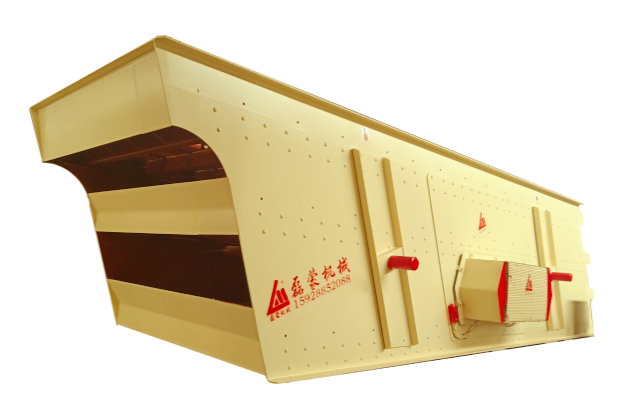

二、产品外型图:

二、性能特点:

1、振动幅度大，可调性好，处理能力大，筛分均匀。

2、结构合理、折弯、坚固耐用，机油润滑，可观察循环利用。

3、故障低，维修便捷。

三、附参数表：

一.1.1 2YKJ2470

序号	设备名称型号	数量	类别	参数
06	振动筛2YKJ2470	1台	筛面尺寸mm	2400×7000
			筛面层数	二层
			大进料粒度	350mm
			处理能力	250-600t/h
			振动频率	16.2Hz
			筛面类型	钢丝网
			安装倾角	23°
			筛面倾角	20-23°
			电动机型号	Y180L-4
			功率	18.5kw×2
			传动方式	皮带输送
			润滑方式	稀油润滑
			重量	9t
			外形尺寸（长宽高mm）	7350×3180×1500

一.1.2 3YKJ1860

序号	设备名称型号	数量	类别	参数
08	振动筛3YKJ1860	1台	筛面尺寸	1800×6000
			筛面层数	三层
			大进料粒度	250mm
			处理能力	50-300t/h
			振动频率	16.2Hz
			筛面类型	钢丝网
			安装倾角	23°
			筛面倾角	20-23°
			电动机型号	Y180L-4
			功率	22kw×2
			传动方式	皮带输送
			润滑方式	稀油润滑
			重量	6.5t
			外形尺寸（长宽高mm）	6350×2420×1820

一.1.3 3YKJ2060

序号	设备名称型号	数量	类别	参数
04	振动筛3YKJ2060	1台	筛面尺寸mm	2000×6000
			筛面层数	三层
			大进料粒度	250mm
			处理能力	100-400t/h
			振动频率	16.2Hz
			筛面类型	钢丝网
			安装倾角	23°
			筛面倾角	20-23°
			电动机型号	Y180L-4
			功率	22kw×2
			传动方式	皮带输送
			润滑方式	脂润滑
			重量	7.33t
			外形尺寸（长宽高mm）	6350/2620/1820

一.1.4 3YKJ2270

序号	设备名称型号	数量	类别	参数
04	振动筛3YKJ2270	1台	筛面尺寸	2200×7000
			筛面层数	三层
			大进料粒度	300mm
			处理能力	200-550t/h
			振动频率	16.2Hz
			筛面类型	钢丝网
			安装倾角	23°
			筛面倾角	20-23°
			电动机型号	Y180L-4
			功率	30kw
			传动方式	皮带输送
			润滑方式	稀油润滑
			重量	9t
			外形尺寸（长宽高mm）	7350/2820/1820

一.1.1 3YKJ2470

设备名称型号	数量	类别	参数
振动筛3YKJ2470	1台	筛面尺寸	2400×7000
		筛面层数	三层
		大进料粒度	300mm
		处理能力	250-650t/h
		振动频率	16.2Hz
		筛面类型	钢丝网
		安装倾角	23°
		筛面倾角	20-23°
		电动机型号	YE2-200L1-6
		功率	18.5kw×2
		传动方式	皮带输送
		润滑方式	机油润滑
		重量	12t
		外形尺寸（长宽高mm）	8000×2540×2012

一.1.5 3YKJ2770

设备名称型号	数量	类别	参数
振动筛3YKJ2770	台	筛面尺寸	2700×7000
		筛面层数	三层
		大进料粒度	300mm
		处理能力	250-700t/h
		振动频率	16.2Hz
		筛面类型	钢丝网
		安装倾角	23°
		筛面倾角	20-23°
		电动机型号	Y180L-4
		功率	30kw×2
		传动方式	皮带输送
		润滑方式	脂润滑
		重量	12.8t
		外形尺寸（长宽高mm）	735034802020

一.1.6 3YKJ3075

设备名称型号	数量	类别	参数
振动筛3YKJ3075	1台	筛面尺寸	3000×7500
		筛面层数	三层
		大进料粒度	300-350mm
		处理量	300-850t/h
		振动频率	16.2Hz
		筛面类型	钢丝网
		安装倾角	23°
		筛面倾角	20-23°
		电动机型号	Y180L-6
		轴承	大连光扬（进口轴承）
		电机	江淮六安
		功率	30kw×2
		传动方式	带传动
		润滑方式	机油
		重量	16.5t
		外形尺寸（长宽高mm）	7500×3760×2100

一.1.7 3YKJ3070双轴

设备名称型号	数量	类别	参数
振动筛3YKJ3070双轴	1台	筛面尺寸	3000×7000
		筛面层数	三层
		大进料粒度	400mm
		处理能力	250-750t/h
		振动频率	16.2Hz
		筛面类型	钢丝网
		安装倾角	23°
		筛面倾角	20-23°
		电动机型号	Y180L-4
		功率	30kw×2
		传动方式	皮带输送
		润滑方式	脂润滑
		重量	14.21t
		外形尺寸（长宽高mm）	7350/3780/2020

一.1.8 4YKJ2470

设备名称型号	数量	类别	参数
振动筛4YKJ2470	1台	筛面尺寸	2400×7000
		筛面层数	四层
		大进料粒度	350mm
		处理能力	250-700t/h
		振动频率	16.2Hz
		筛面类型	钢丝网
		安装倾角	23°
		筛面倾角	20-23°
		电动机型号	Y180L-4
		功率	30kw×2
		传动方式	皮带输送
		润滑方式	稀油润滑
		重量	13t
		外形尺寸（长宽高mm）	7350×3180×2200

一.1.9 4YKJ3075

设备名称型号	数量	类别	参数
振动筛4YKJ3075	1台	筛面尺寸	3000×7500
		筛面层数	四层
		大进料粒度	300-350mm
		处理量	300-850t/h
		振动频率	16.2Hz
		筛面类型	钢丝网
		安装倾角	23°
		筛面倾角	20-23°
		电动机型号	Y180L-6
		轴承	大连光扬（进口轴承）
		电机	江淮六安
		功率	30kw×2
		传动方式	带传动
		润滑方式	机油
		重量	18.5t
		外形尺寸（长宽高mm）	7500×4850×2350
